  • 名称
    ブーツアダプター
  • 製品分類
    その他 製品分類
  • 用途・使用先
    プロペラシャフト
  • 材質
    ZAM
  • サイズ
    t0.8×80×30
  • 業界
    自動車
  • 精度
    内径公差レンジ 0.1
  • 加工方法
    TRFプレス

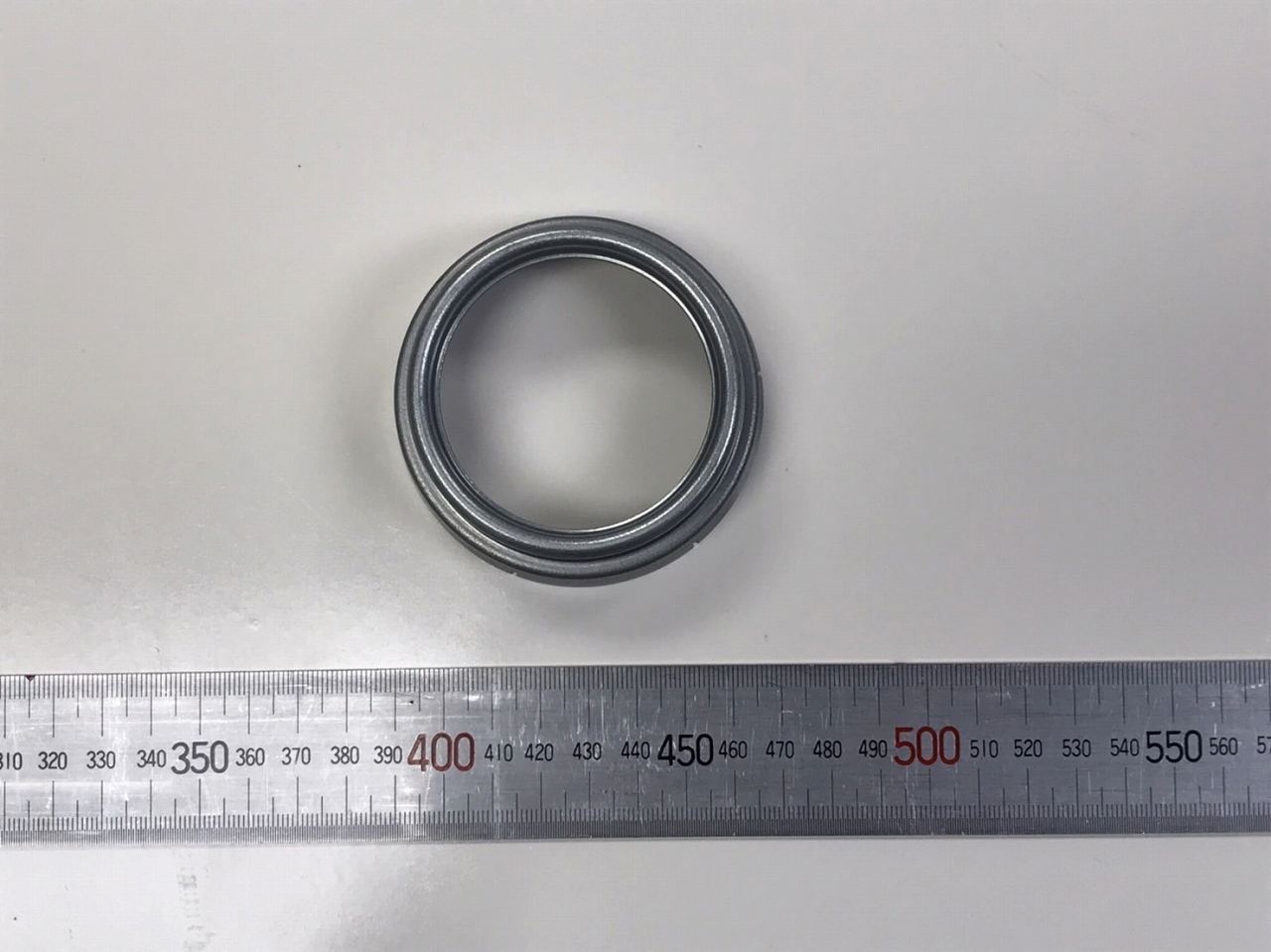

こちらは、プロペラシャフト用のブーツアダプターです。

回転数が多い部品のため微細な重心の狂いでも振動を発生しやすく、緻密な設計・製作が要求される部品です。

材料にはZAM材を採用しており、ZAM材特有の絞り成型時の懸念については金型製作時に工夫を施すことで解決しております。

幅10mmで長さ3mmの穴加工に対してカム型にてピアスパンチを行い、耐久性を確保しております。
