製品事例

自動車ドア用ブラケット(t2.0)

  • 自動車ドア用ブラケット(t2.0)|板鍛造・プレス加工技術.com
  • 自動車ドア用ブラケット(t2.0)|板鍛造・プレス加工技術.com
  • 自動車ドア用ブラケット(t2.0)|板鍛造・プレス加工技術.com
  • 自動車ドア用ブラケット(t2.0)|板鍛造・プレス加工技術.com
  • 自動車ドア用ブラケット(t2.0)|板鍛造・プレス加工技術.com
  • 自動車ドア用ブラケット(t2.0)|板鍛造・プレス加工技術.com
  • 自動車ドア用ブラケット(t2.0)|板鍛造・プレス加工技術.com
  • 自動車ドア用ブラケット(t2.0)|板鍛造・プレス加工技術.com
  • 名称
    自動車ドア用ブラケット(t2.0)
  • 製品分類
    ブラケット
  • 用途・使用先
    車体系
  • 材質
    SPC270D
  • サイズ
    t2.0 200×230×100
  • 業界
    自動車
  • 精度
    図面寸法のほかに相手物との関係もあり、玉成も現物合わせ
  • 加工方法
    ラインペーサープレス

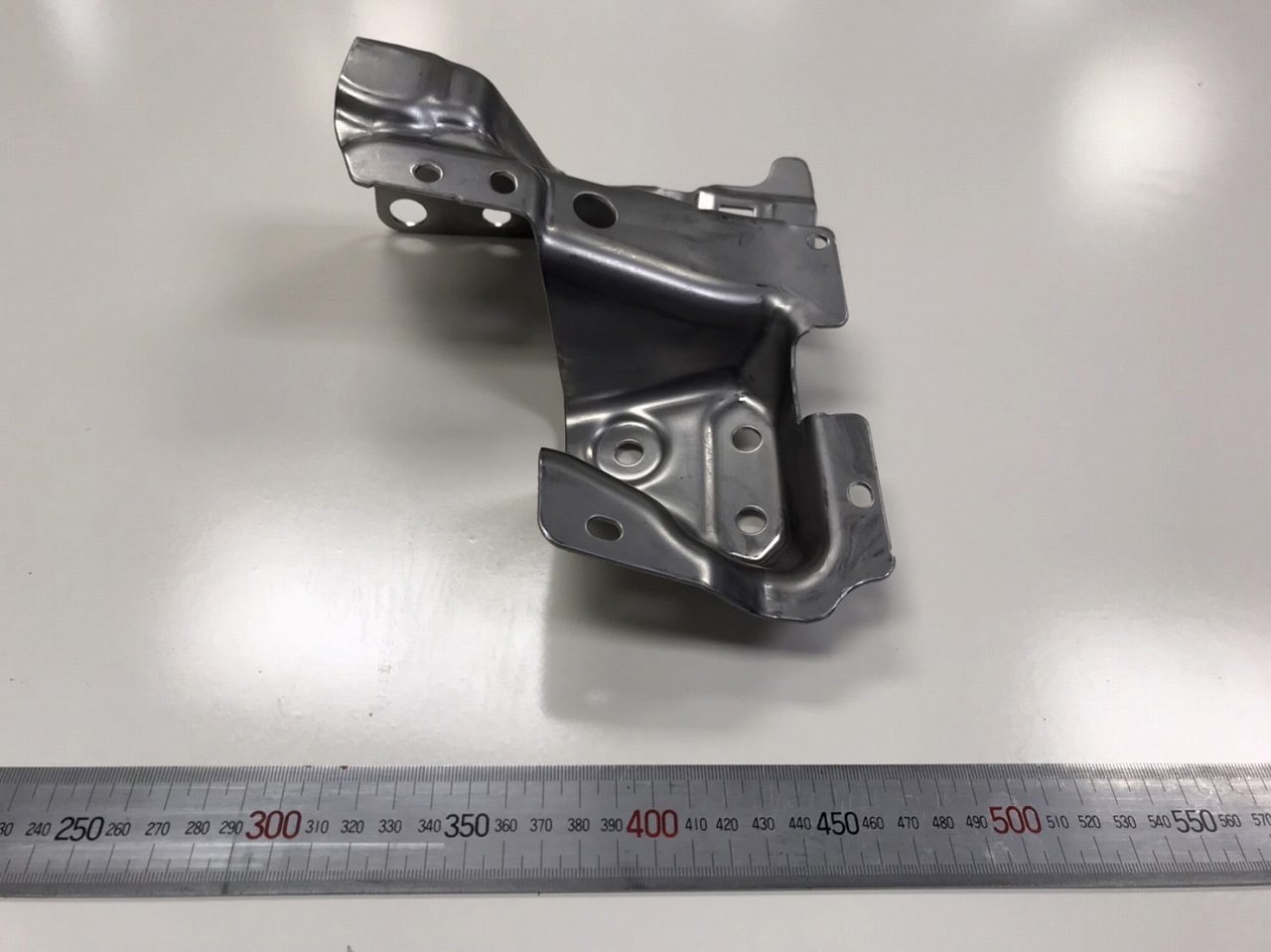

こちらの製品は、自動車のドア用ブラケットです。

サイズはt2.0×200×230×100で、複雑な形状かつ高さが100mmを超える製品のため、プレスのストロークが320mmのラインペーサープレスで製造いたしました。

通常の搬送装置では搬送することが困難であるため、搬送部品を社内で製作し、特殊な搬送機構にて対応いたしました。さらに、金型の構造にもフィンガー干渉対策を施すなど、金型設計・製作からプレス加工まで一貫対応が可能で、且つワーク搬送技術について豊富なノウハウをもつ「板鍛造・プレス加工技術 .com」だからこそ製造できた製品であると言えます。
